Jak sprawdzić przekaźnik miernikiem – krok po kroku

Problemy z przekaźnikami w samochodzie mogą prowadzić do poważnych usterek elektrycznych. Poznaj skuteczne metody diagnostyki tego elementu przy użyciu miernika uniwersalnego i uniknij kosztownych napraw.

Co to jest przekaźnik i dlaczego warto go sprawdzić?

Przekaźnik to niewielkie urządzenie elektryczne działające jako elektromagnetyczny przełącznik. Umożliwia kontrolę przepływu dużego prądu w obwodzie roboczym za pomocą małego prądu sterującego. Dzięki temu można bezpiecznie zarządzać elementami o wysokim poborze energii, takimi jak:

  • światła samochodowe
  • pompy paliwa
  • wentylatory chłodnicy
  • układ zapłonowy
  • rozrusznik

Definicja i zastosowanie przekaźników

Przekaźnik składa się z cewki elektromagnetycznej oraz zestawu styków. Zasilenie cewki prądem wytwarza pole magnetyczne, które przyciąga ruchomy element łączeniowy, zamykając lub otwierając obwód. W pojazdach występują różne typy przekaźników:

  • normalnie otwarte (NO)
  • normalnie zamknięte (NC)
  • czasowe (z opóźnionym działaniem)

Dlaczego przekaźniki ulegają awariom?

Główne przyczyny uszkodzeń przekaźników to:

  • zużycie mechaniczne styków
  • przegrzewanie się cewki
  • wilgoć powodująca korozję
  • zanieczyszczenia blokujące mechanizm
  • skoki napięcia w instalacji elektrycznej

Jakie narzędzia są potrzebne do sprawdzenia przekaźnika miernikiem?

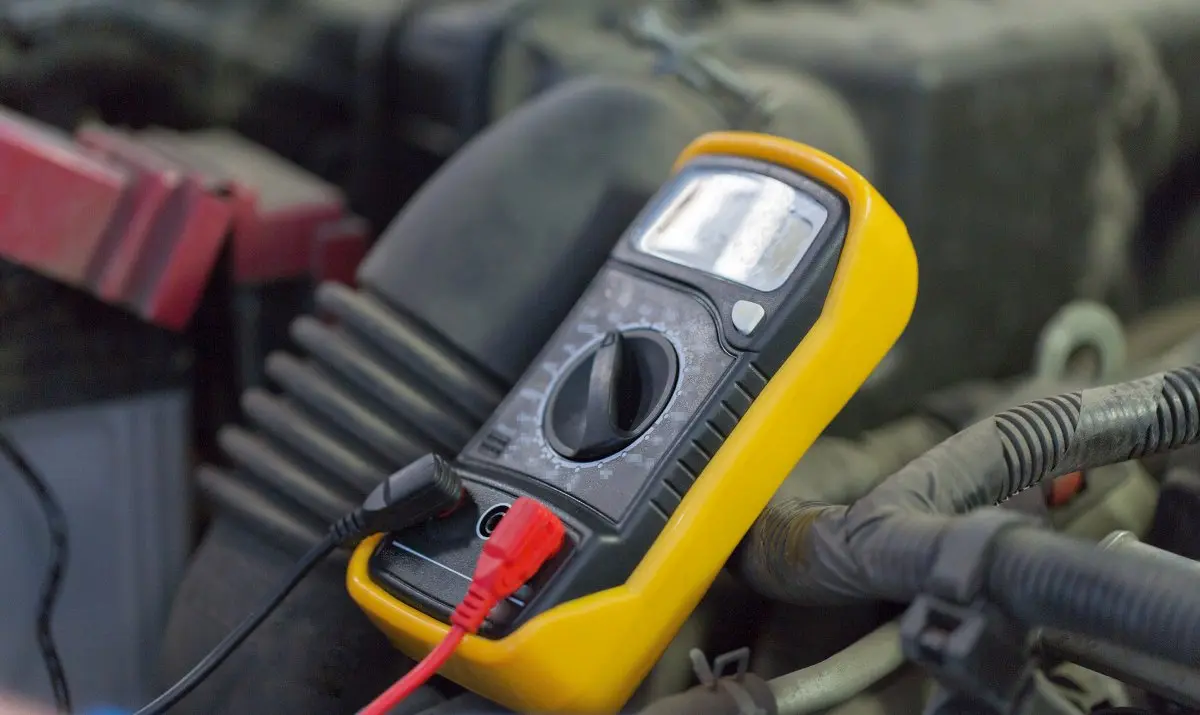

Podstawowym narzędziem diagnostycznym jest miernik uniwersalny (multimetr), który pozwala mierzyć napięcie, rezystancję i ciągłość obwodu. Do kompleksowej diagnostyki potrzebne będą również:

  • źródło zasilania 12V (akumulator lub zasilacz laboratoryjny)
  • przewody połączeniowe z końcówkami typu krokodylek lub pin
  • latarka lub lampka czołowa
  • szczypce precyzyjne
  • szczotka do czyszczenia styków

Wybór odpowiedniego miernika

Przy wyborze multimetru należy zwrócić uwagę na następujące parametry:

  • zakres pomiaru rezystancji od kilku omów do kilku kiloomów
  • funkcja pomiaru napięcia stałego do minimum 20V
  • tryb sprawdzania diody lub ciągłości obwodu
  • możliwość pomiaru prądu
  • automatyczny wybór zakresu pomiarowego

Inne niezbędne narzędzia i materiały

Do przeprowadzenia dokładnej diagnostyki przekaźnika warto przygotować dodatkowe akcesoria:

  • stojak lub uchwyt do przytrzymania przekaźnika
  • notatnik lub aplikacja do zapisywania wyników
  • dokumentacja techniczna testowanego przekaźnika
  • przewody o odpowiednim przekroju i izolacji
  • środki czyszczące do styków

Jak sprawdzić przekaźnik miernikiem – krok po kroku



Przed rozpoczęciem testów należy odłączyć przekaźnik od instalacji elektrycznej pojazdu. Typowy przekaźnik samochodowy powinien wykazywać rezystancję cewki w zakresie 40-120 omów. Styki w stanie normalnym powinny mieć albo nieskończoną rezystancję (rozwarte), albo bliską zeru (zwarte).

Przygotowanie do testu

Właściwe przygotowanie do testowania przekaźnika wymaga kilku precyzyjnych kroków. Najpierw zlokalizuj przekaźnik w skrzynce bezpieczników – znajdziesz go pod maską lub w kokpicie, w zależności od modelu pojazdu. Po zlokalizowaniu ostrożnie wyjmij element, uważając na delikatne piny. Dokładnie obejrzyj obudowę – ślady nadtopienia lub przebarwienia mogą wskazywać na usterkę.

  • Zidentyfikuj piny przekaźnika:
    • 85 i 86 – odpowiadają za cewkę
    • 30, 87 i 87a – styki przełączające
  • Przygotuj multimetr:
    • ustaw na pomiar rezystancji
    • wybierz najniższy zakres (200 lub 2000 omów)

Testowanie cewki przekaźnika

Test cewki przekaźnika można przeprowadzić na dwa sposoby:

  • Pomiar rezystancji:
    • przyłóż sondy do pinów 85 i 86
    • prawidłowa wartość: 40-120 omów dla przekaźnika 12V
    • wskazanie OL oznacza uszkodzenie cewki
  • Test w trybie diody:
    • czerwona sonda do pinu 86, czarna do 85
    • prawidłowy odczyt: 0,4-0,7V
    • zamień sondy i powtórz pomiar

Sprawdzanie styków przekaźnika

Diagnostykę styków przeprowadź w dwóch etapach:

Stan przekaźnika Styk NC (30-87a) Styk NO (30-87)
Spoczynkowy (bez zasilania) Rezystancja bliska 0 Brak ciągłości (OL)
Aktywny (zasilona cewka) Brak ciągłości (OL) Rezystancja bliska 0

Podczas testu z aktywną cewką powinieneś usłyszeć charakterystyczne kliknięcie, potwierdzające mechaniczne przełączenie styków. Pamiętaj o zachowaniu właściwej polaryzacji przy podłączaniu zasilania 12V do pinów 85 i 86, szczególnie w przypadku przekaźników z diodą ochronną.

Podsumowanie i wskazówki końcowe

Diagnostyka przekaźnika za pomocą miernika to procedura, którą można wykonać samodzielnie przy odpowiednim przygotowaniu. Podstawą skutecznej weryfikacji jest metodyczne podejście – rozpoczynając od sprawdzenia cewki, a kończąc na kontroli styków. W przekaźnikach 12V prawidłowa rezystancja cewki powinna mieścić się w przedziale 40-120 omów.

  • Przed rozpoczęciem diagnostyki sprawdź:
    • stan połączeń i okablowania
    • obecność korozji na stykach
    • ślady przegrzania elementów
    • napięcie na wejściu przekaźnika
    • stan bezpieczników w obwodzie

Do regularnego testowania przekaźników warto zainwestować w profesjonalny multimetr wyposażony w funkcję pomiaru rezystancji oraz tryb diody. Przed rozpoczęciem pomiarów należy ustawić odpowiedni zakres pomiarowy – zbyt wysoki może uniemożliwić wykrycie drobnych zmian rezystancji. Podczas sprawdzania styków NO między pinami 30 i 87, prawidłowe wskazanie w trybie diody powinno wynosić około 000.
